Wały przegubowe

W firmie Bondioli & Pavesi od początku mamy jedną wielką pasję: przeniesienie mocy. Od rolnictwa do maszyn mobilnych, od przekładni machanicznych do podzespołów hydraulicznych i elektronicznych. Bondioli & Pavesi tworzy codziennie na całym świecie zintegrowaną linię produktów zaprojektowanych i wykonanych tak, by zaspokajać oczekiwania naszych klientów. Naszyn silnym punktem jest ogólnoświatowa struktura podzielona na zakłady produkcyjne i spółki handlowe. Każdy zakład produkcyjny specjalizuje się w określonym produkcie, wpisującym się w całościową ofertę Grupy. Natomiast wsparcie techniczno-handlowe zapewniają klientowi nasze spółki handlowe działające w krajach producentów maszyn oraz rozległa sieć dealerów i sprzedawców w każdym zakątku świata.

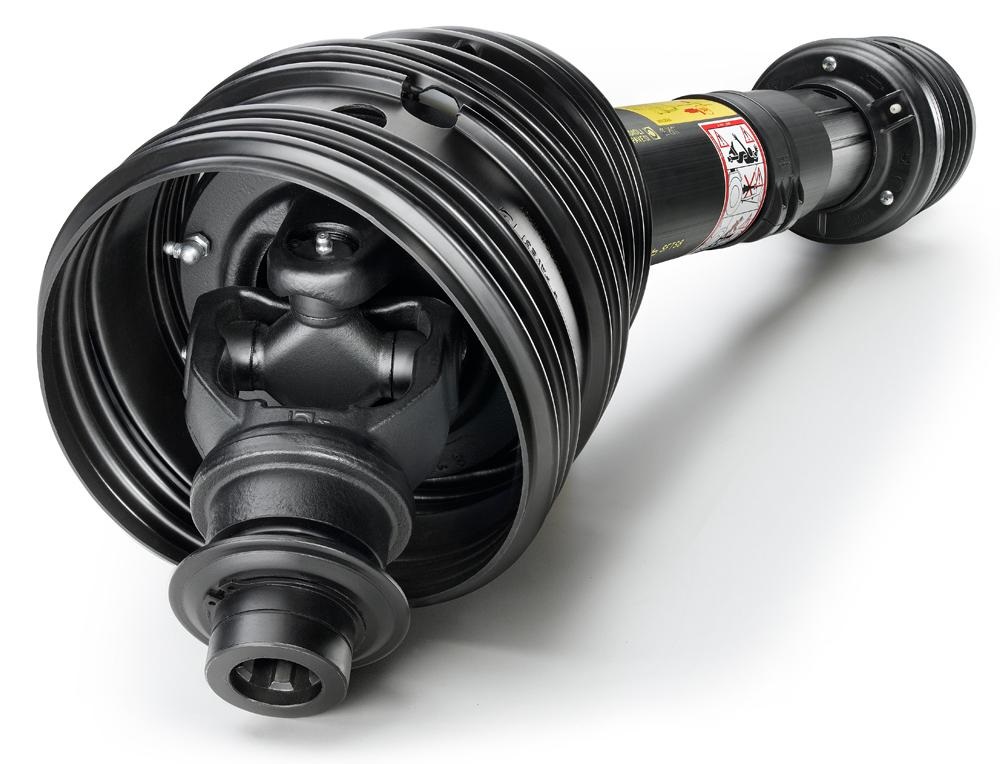

Wały serii SFT - seria profesjonalna (moc do 272kW)


Znajomość nowoczesnych wymagań rynku i doświadczenie zdobyte w ciągu dziesiątek lat parcy w sektorze mechanizacji rolnictwa doprowadziło firmę Bondioli & Pavesi do rozwoju projektu SFT: kompletnej gamy wałów przegubowych, w których wszystkie komponenty są zaprojektowane i wykonane na podstawie zasad bezpieczeństwa, funkcjonalności i technologii. Rury czworokątne sa zaprojektowane w celu maksymalnej wytrzymałości i lepszej charakterystyki przesuwu w dostępnej przestrzenie między widełkami. Rury "swobodnego obrotu" pozwalają na obrót 60 stopni między końcówkami wału, aby ułatwić montaż. Wielowypustowe elementy teleskopowe spełniają wymagania pracy z większymi momentami obrotowymi, częstym rozsuwaniem pod obciążeniem i ponad zakresy dozwolone dla rur kształtowych. Wały SFT są zaprojektowane w celu ułatwienia czyności konserwacyjnych oraz zmniejszenia czasu ich wykonania. Oprócz rozszerzonego interwału smarowania co 50 godzin, wały SFT mogą być wyposażone w system smarowania zwany "Greasing System". Przegub homokinetyczny może pracować pod dużymi kątami (80, 75 lub 50 stopni zależnie od typu) przez krótkie okresy (np. przy skrętach). Jeżeli wał zawiera przegub homokinetyczny od strony ciągnika i przegub prosty od strony maszyny, zaleca się nie przekraczanie razem kątów roboczych przy pracy ciagłej przegubu prostego równych 16 stopni przy 540 obr/min i 9 stopni przy 1000 obr/min, aby uniknąć nierównomierności pracy.

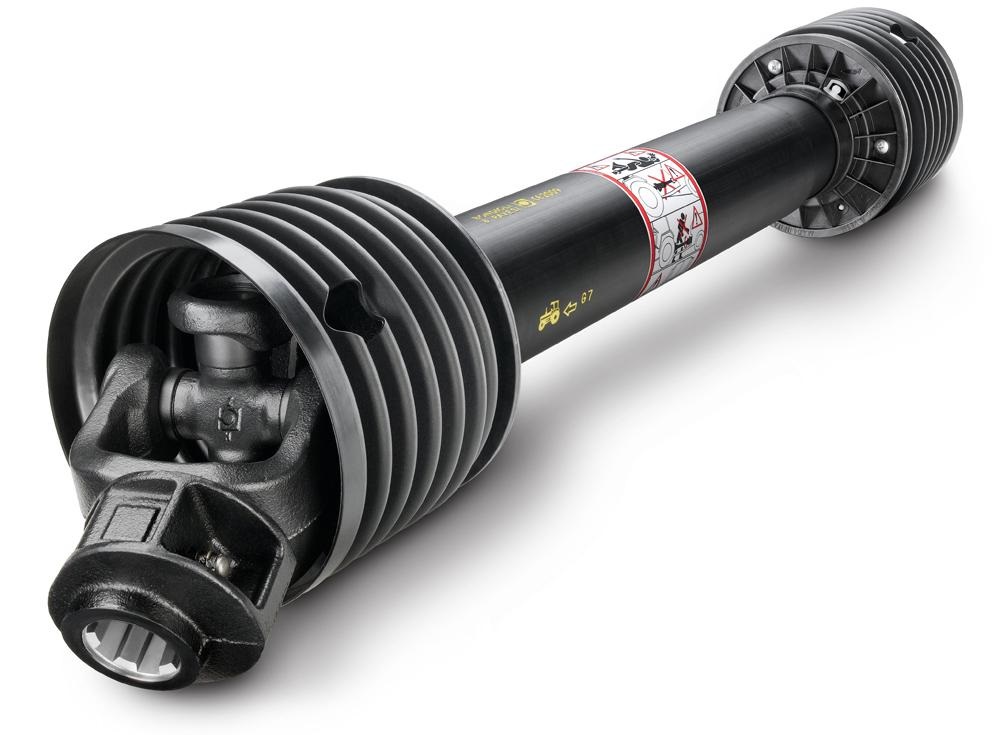

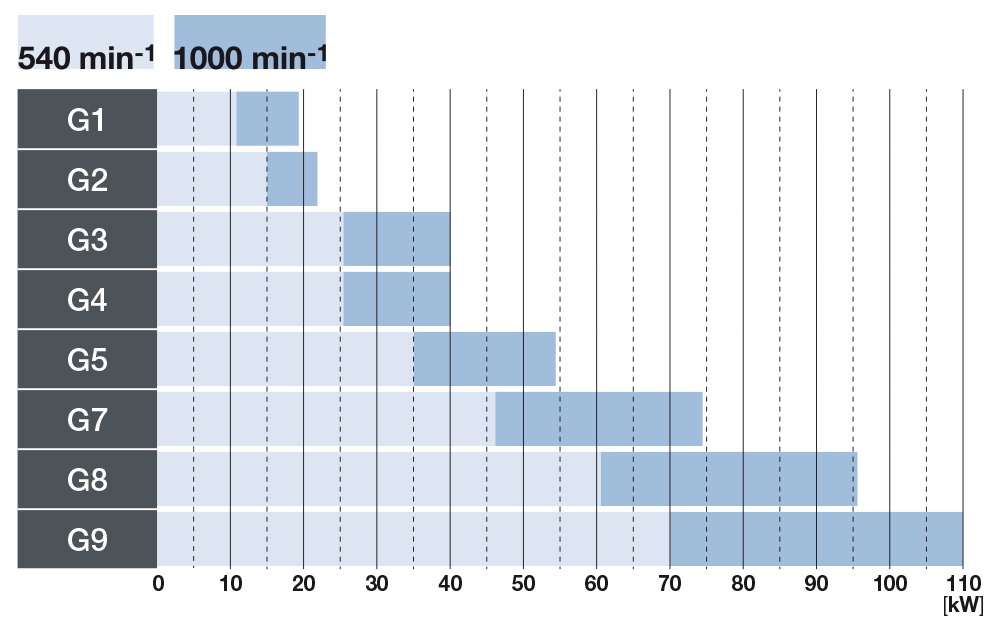

Wały serii GLOBAL (moc do 110kW)


Wały przegubowe serii GLOBAL zostały zaprojektowane z myślą o potrzebach użytkowników: wysoka niezawodność, niewielka waga (z taką samą wydajnością), łatwa i prosta instalacja, długotrwałe smarowanie. Zastosowana technologia doprowadziła do poprawy wydajności w rolnictwie. Wały serii GLOBAL wykorzystują know-how i wiedzę specjalistyczną zdobytą przez Bondioli & Pavesi od 1950 r.  w projektowaniu i produkcji wałów. Ciągły rozwój technologiczny oraz technik projektowania i stosowanie wyjątkowych technik produkcyjnych w połączeniu z rygorystycznymi testami laboratoryjnymi i stałą kontrolą jakości doprowadziły do powstania kompaktowych rozmiarów wałów w połączeniu z wysoką wydajnością. Rury trójkątne są zaprojektowane w celu jak najlepszej kombinacji cech wytrzymałości i przesuwu. Profil pozwala na połączenie rury tylko w jednej pozycji, dzięki czemu oba przeguby są w odpowiednich pozycjach względem siebie.  Sprzęgło jednokierunkowe eliminuje bezwładnościowe przekazanie mocy z maszyny do ciągnika podczas zmniejszania obrotów lub zatrzymania napędu. Sprzęgła przeciążeniowe zapadkowe przerywają przenoszenie mocy, gdy przekazywany moment przekracza ustwienie sprzęgła, a samoczynnie ponownie załącza się po usunięciu przyczyny przeciążenia. Zwykle używane są w celu zabezpiecznia przed przeciążeniami maszyn rolniczych charakteryzujących się skokowym wzrostem momentu obrotowego. Sprzęgła cierne FT mają metalową opaskę wokół swego obwodu. Naciąg sprężyny jest prawidłowy, gdy przylega ona do metalowej opaski. Sprzęgło FK jest wyposażone w śruby z nakrętkami kapturkowymi. Sprzęgło jest ustawione prawidłowo, gdy nakrętki są całkowicie skręcone. Sprzęgło cierne posiada cechy sprzęgła jednokierunkowego i stosowane jest w maszynach o dużej masie obrotowej.
